Dadansoddiad Paramedr o Drwch Ultrasonic
------- Cymhwyso Mesurydd Trwch Ultrasonic -------
Mae mesurydd trwch uwchsonig yn ddyfais brofi nad yw'n ddinistriol sy'n defnyddio'r egwyddor o adlewyrchiad pwls ultrasonic i fesur trwch deunyddiau (fel metelau, plastigion, cerameg, ac ati). Mae'r dechnoleg hon nid yn unig yn cael ei defnyddio'n eang mewn diwydiannau trwm megis petrolewm, cemegol, pŵer trydan, adeiladu llongau, awyrofod, ac ati, ond hefyd yn dangos ei werth unigryw mewn sawl agwedd megis gweithgynhyrchu ceir, peirianneg adeiladu, ymchwil wyddonol ac addysgu. P'un a yw'n profi trwch wal llongau pwysau, yn gwerthuso graddau cyrydiad y biblinell, neu'n monitro heneiddio deunyddiau strwythurol, gall mesuryddion trwch ultrasonic ddarparu cymorth data amserol a chywir i helpu staff i ddarganfod peryglon diogelwch posibl yn amserol ac atal damweiniau.
Wrth ddefnyddio'r mesurydd trwch ultrasonic, mae'n bwysig gosod paramedrau yn ôl anghenion y cais gwirioneddol i sicrhau cywirdeb ac effeithlonrwydd y mesuriad. Ymhlith paramedrau amrywiol mesurydd trwch ultrasonic, amlder chwiliwr, datrysiad, a chyfradd diweddaru yw'r ffactorau allweddol sy'n effeithio ar ei berfformiad a'i gywirdeb. Bydd yr erthygl isod yn dadansoddi'r tri pharamedr hyn yn fanwl i'ch helpu chi i ddeall a defnyddio mesuryddion trwch ultrasonic yn well.
Amlder Ymchwilio
Datrysiad
Cyfradd Diweddaru
Amlder Archwilio a Chyfradd Datrysiad a Diweddaru
Archwiliwr Amledd Uchel a Chwiliwr Amledd Isel
Amledd stiliwr yw'r amledd enwol a nodir ar y stiliwr, mae'n cyfeirio at amlder y don ultrasonic a allyrrir gan y stiliwr, sy'n gysylltiedig â deunydd a thrwch y sglodion piezoelectrig. Mae'r dewis o amledd stiliwr yn effeithio'n uniongyrchol ar dreiddiad tonnau ultrasonic a chywirdeb y mesuriad. Mae stilwyr o wahanol amleddau yn addas ar gyfer gwahanol brofion. A siarad yn gyffredinol, po uchaf yw amlder y stiliwr, yr uchaf yw'r cywirdeb mesur, ond y gwannach yw'r treiddiad; yr isaf yw'r amlder, y cryfaf yw'r treiddiad, ond yr isaf yw'r cywirdeb mesur.
- Archwiliad Amledd Uchel:
Yn addas ar gyfer mesur deunyddiau muriog bach, tenau neu samplau ag arwynebau cyswllt bach. Er enghraifft, mae gan stiliwr llinell oedi 20MHz ddiamedr bach a gall fesur trwch potel blastig ag arwyneb cyswllt bach.
- Archwiliwr Amledd Isel:
Yn addas ar gyfer mesur arwynebau garw neu ddeunyddiau mwy trwchus. Er enghraifft, mae gan y stiliwr cyswllt 0.5MHz ddiamedr mwy a threiddiad cryfach, gall fesur trwch rwber.
Datrysiad
Mae cydraniad yn baramedr pwysig o fesurydd trwch ultrasonic, sy'n pennu cywirdeb canlyniadau mesur. Po uchaf yw'r cydraniad, y mwyaf cywir yw'r canlyniadau mesur. Mae mesuryddion trwch cydraniad uchel yn darparu canlyniadau profion mwy cywir a gallant ddal newidiadau trwch mwy cynnil.
Gall datrysiad mesurydd trwch ultrasonic YUSHI PM5 Gen3 gyrraedd 0.0001mm. Ar gyfer-mesuriad manwl uchel, dylid dewis cydraniad X.XXXX.
Cyfradd Diweddaru
Mae cyfradd diweddaru, a elwir hefyd yn gyfradd diweddaru mesur, yn baramedr pwysig arall o fesurydd trwch ultrasonic, sy'n pennu'r cyflymder mesur. Mae cyfradd diweddaru uwch yn golygu mesur cyflymach a gall adlewyrchu newidiadau trwch y gwrthrych mesuredig yn fwy amserol, mae'n bwysig iawn ar gyfer mesuriad deinamig neu gymwysiadau sydd angen monitro parhaus.

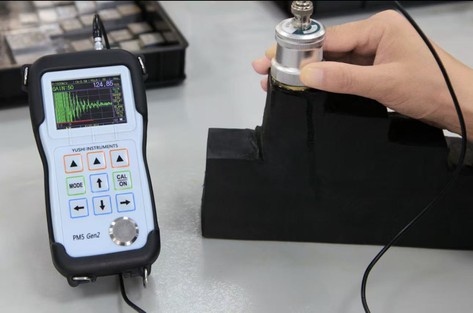

Mae Mesur Trwch Ultrasonic YUSHI PM5 Gen3 yn darparu cyfradd diweddaru mesuriad dewisol 4Hz, 8Hz, a 16Hz. Gall defnyddwyr ddewis y gyfradd ddiweddaru briodol yn ôl anghenion gwirioneddol. Pan fydd angen sgan cyflym, gellir dewis cyfradd diweddaru uwch i wella effeithlonrwydd mesur.
Casgliad
I grynhoi, datrysiad, amlder chwiliwr a chyfradd diweddaru yw paramedrau allweddol mesurydd trwch ultrasonic, gyda'i gilydd maent yn pennu perfformiad a chymhwysedd y mesurydd trwch. Mae amlder stiliwr yn effeithio ar dreiddiad a datrysiad, mae cydraniad yn effeithio ar gywirdeb mesur, ac mae cyfradd diweddaru yn effeithio ar y mesuriad amser real. Wrth ddefnyddio mesurydd trwch ultrasonic, mae angen ystyried y paramedrau hyn yn seiliedig ar ofynion cais penodol.
