Ateb Profi Anninistriol manwl uchel-ar gyfer Mesur Trwch rhigolau ar bibellau tanwydd plastig modurol

Mae diogelwch, dibynadwyedd a pherfformiad amgylcheddol system tanwydd modurol yn sylfaenol yn dibynnu ar sefydlogrwydd ei chydran gysylltu allweddol-y bibell llenwi tanwydd plastig. Fel y "sianel" ar gyfer cyflenwi tanwydd, rhaid i'r bibell tanwydd plastig gydymffurfio'n llwyr â manylebau dylunio o ran trwch wal. Os yw'r trwch yn rhy denau, efallai na fydd gan y bibell ddigon o gryfder a bydd yn dueddol o ollwng o dan bwysau tanwydd neu ddirgryniad, gan beri risgiau diogelwch. I'r gwrthwyneb, os yw'r wal yn rhy drwchus, bydd yn cynyddu pwysau cyffredinol y cerbyd a chost gweithgynhyrchu, a gall hyd yn oed effeithio ar gydnawsedd y cynulliad. Felly, mae mesur trwch a strwythur mewnol yn gywir (fel amodau aml-haen) pibellau tanwydd plastig yn gam hanfodol i sicrhau ansawdd cydrannau modurol.

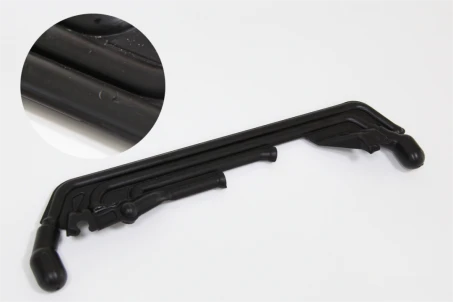

Yn ddiweddar, comisiynodd gwneuthurwr rhannau modurol ni i gynnal profion ar ei samplau pibell llenwi tanwydd plastig. Y prif amcan oedd gwerthuso a yw trwch y wal yn bodloni'r manylebau dylunio a gwirio a oes unrhyw ddiffygion delamination yn bodoli rhwng yr haenau uchaf ac isaf yn y lleoliadau a arolygwyd.

Cwmpas Mesur:
Rhaid i fesur trwch gwmpasu arwynebau crwm allanol ac ardaloedd rhigol y bibell tanwydd plastig, tra'n canfod ar yr un pryd unrhyw ddadlaminiad posibl o fewn y strwythur haen ddeuol.

Gofyniad Cywirdeb:
Rhaid i'r gwall mesur a ganiateir fod yn Llai na neu'n hafal i ±0.03 mm, sy'n sylweddol uwch na thrachywiredd profi deunydd anfetelaidd confensiynol ac felly mae angen datrysiad arbenigol.

Dull Profi:
Rhaid i'r broses gyfan fod yn annistrywiol er mwyn osgoi niweidio strwythur y sampl, gan sicrhau bod y samplau'n parhau i fod yn rhai y gellir eu hailddefnyddio neu'n addas at ddibenion archifol ar ôl eu profi.

Gwanhau Deunydd:
Mae PP (polypropylen) yn ddeunydd â gwanhad ultrasonic uchel, sy'n gwanhau trosglwyddiad signal a derbyniad adlais.

Anhawster Cyplu Arwyneb Crom:
Mae gan arwyneb arc allanol y bibell tanwydd ystod crymedd mawr (diamedr 10-20 mm), sy'n ei gwneud hi'n anodd i'r stiliwr gyflawni cyplu cyson.

Lle cyfyngedig mewn rhigolau:
Dim ond 2-5 mm yw lled cyswllt ardal y rhigol, gyda dyfnder o 6 mm. Mae'r geometreg gul yn atal lleoliad stiliwr sefydlog ac yn arwain yn hawdd at barthau dall ultrasonic, gan ei gwneud hi'n anodd dal signalau o'r rhyngwyneb gwaelod rhigol.

Mewn ymateb i nodweddion y workpiece a'r heriau profi cysylltiedig, rydym yn datblygu ateb addasu yn seiliedig armsgstr "archwiliwr addasu ar gyfer gwahanol ardaloedd + dulliau cyplu gwahaniaethol."Mae hyn yn sicrhau bod y cywirdeb mesur yn bodloni'r safonau gofynnol ar draws pob rhan o'r gydran.

Arwyneb crwm allanol:
Wedi'i fesur gan ddefnyddio adull cysylltu wedi'i gyfuno â phrob-diamedr bach.

Perfformiad (fel y dangosir isod):
Mae'r gwall ailadroddadwyedd mesur yn Llai na neu'n hafal i ± 0.025 mm, gan fodloni'r gofyniad cywirdeb ± 0.03 mm. Mae'r gweithrediad yn effeithlon ac yn hawdd ei ddefnyddio, gyda phob pwynt mesur yn cymryd yn unig3-5 eiliad.

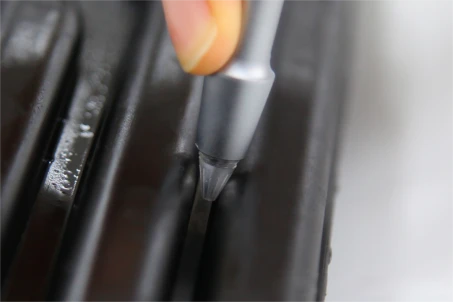

Ardal Groove:
Wedi'i fesur gan ddefnyddio achwiliwr math trochi.

Er mwyn mynd i'r afael yn sylfaenol ag anawsterau cyplu a pharthau dall, astiliwr ultrasonic trochi â ffocwsyn cael ei ddefnyddio. Mae hyn yn galluogi'r egni ultrasonic i gael ei ganolbwyntio'n fanwl gywir ar yr ardal darged o fewn y rhigol, gan sicrhau canfod cywir.

Offeryn a Ddefnyddir

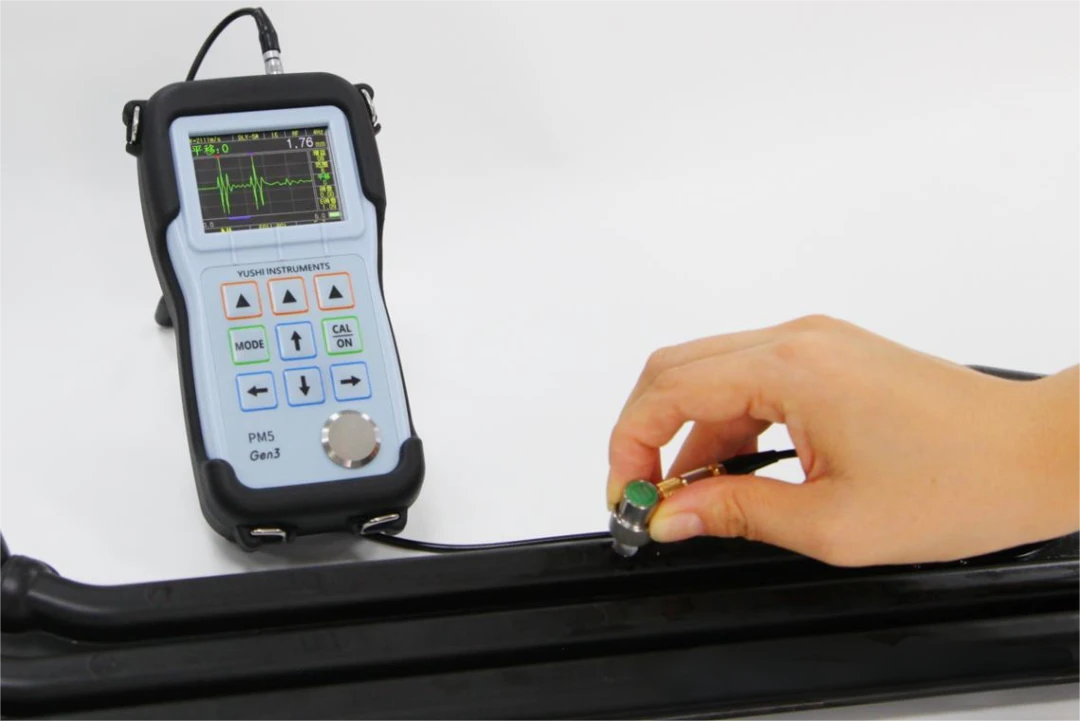

Dewiswyd Mesur Trwch Ultrasonic PM5 Gen3 gan Yushi Instrument ar gyfer y prosiect profi hwn. Mae ei allu i addasu aml-ddull a'i ddyluniad gwrth-ymyrraeth cryf yn gweithredu fel y sylfaen graidd ar gyfer cyflawni mesuriadau manwl uchel.

Manteision Allweddol yr Offeryn:

Newid Mesur Modd Aml-:
Mae'r offeryn yn caniatáu newid di-dor rhwngcyswlltatrochimoddau, gan alluogi archwiliadau arwyneb crwm allanol a rhigol heb ailosod y ddyfais, gan wella effeithlonrwydd gweithredol yn sylweddol.
Yn ogystal, mae'r swyddogaeth addasu enillion deinamig yn gwneud iawn yn awtomatig am wanhau signal, gan sicrhau bod hyd yn oed adleisiau gwan yn cael eu canfod yn gywir.

Addasrwydd Cais Eang:
Y tu hwnt i bibellau llenwi tanwydd plastig modurol, gellir cymhwyso'r offeryn hefyd i fesur trwch opiblinellau plastig, cydrannau deunydd cyfansawdd, a chynwysyddion anfetelaidd, gan gynnig ateb profi nondestructive integredig ar gyfer diwydiannau megisoffer modurol, cemegol a chartref.

Trwy weithredu'rdatrysiad wedi'i addasu o stilwyr-diamedr bach ar gyfer arwynebau crwmastilwyr trochi â ffocws i oresgyn parthau rhigolau dall, ynghyd â chymorth technegol yYushiOfferynPM5 Gen3 Mesurydd Trwch Ultrasonic, rydym yn llwyddo i gyflawniprofion annistrywiol manwl uchelo'r arwynebau crwm allanol ac ardaloedd rhigol pibellau llenwi tanwydd plastig PP modurol.

Mae'r datrysiad hwn nid yn unig yn mynd i'r afael â heriau mesur cydrannau anfetelaidd â geometregau cymhleth (arwynebau crwm a rhigolau cul) ond mae hefyd yn darparu gweithgynhyrchwyr rhannau modurol âdull rheoli ansawdd dibynadwy, yn eu helpulliniaru risgiau diogelwch systemau tanwydd yn y ffynhonnella sicrhau ydiogelwch a pherfformiad amgylcheddol gweithrediad cerbydau.
